UNITÉ 1 / SÉANCE 5 : La Connectivité et les Ports d'un Ordinateur

Mes activités préparatoires

Activité 1 : Observation des Ports

Dans la salle informatique de mon collège, je me place à l'arrière de l'unité centrale d'un ordinateur puis j'observe où et comment sont branchés les différents périphériques externes existants.

CD-ROM Magazine multi-média ou Logiciel

Activité 2 : Où se trouvent les Ports ?

2. Vrai ou Faux : Tous les ports de connexion se trouvent obligatoirement à l'arrière de l'unité centrale.

Activité 3 : Distinguer le Connecteur et le Port

1. Associez chaque définition au terme approprié : **Port** ou **Connecteur**.

A. C'est l'**embout du câble** que l'on insère dans l'ordinateur :

B. C'est l'**ouverture (la prise)** sur l'unité centrale où se branche le câble :

Activité 4 : Identification du Périphérique

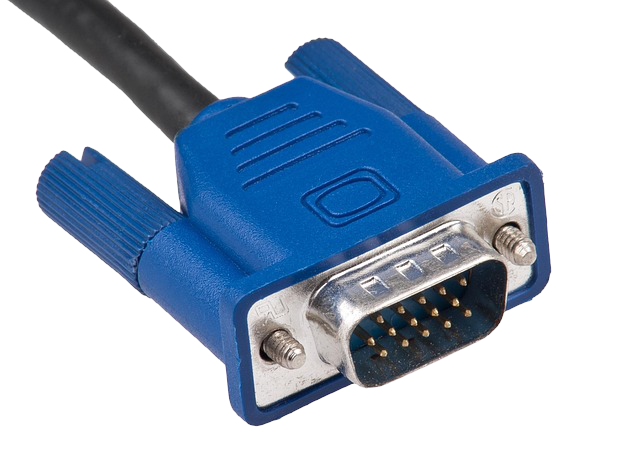

J'observe le câble suivant et je cherche le nom du périphérique qui lui correspond :

CD-ROM Magazine multi-média ou Logiciel

Le câble présenté est un **VGA (DB-15)**.

Nom du périphérique :

Activité 5 : Choix du Câble de la Souris

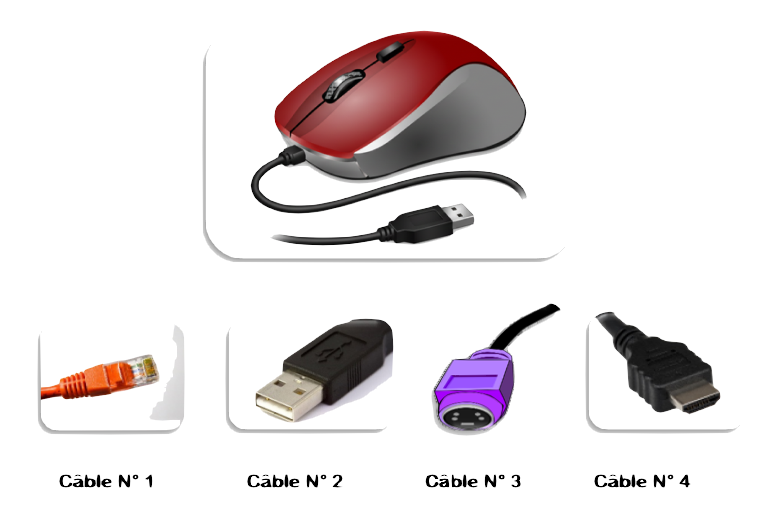

Voici la photo de la souris de Youssef. Parmi les câbles suivants, indiquez celui qui correspond à la souris de Youssef :

CD-ROM Magazine multi-média ou Logiciel

Le câble qui correspond est le : câble N° :

Activité 6 : Relier le Périphérique au Câble

3. Indiquez le type de câble/connecteur le plus couramment utilisé aujourd'hui pour brancher ces périphériques :

A. Clé USB :

B. Écran moderne (pour la vidéo) :

C. Connexion à Internet (filaire) :

Thème 5 : La Connectivité d'un Ordinateur

La **connectivité** permet aux périphériques de communiquer avec l'unité centrale (UC).

I. Définitions Clés

Terme Définition
**Le Port**L'ouverture ou la prise (partie femelle) sur l'Unité Centrale.
**Le Connecteur**L'embout du câble (partie mâle) qui se branche sur le Port.

II. Les Ports de Connexion Courants

Nom du Port Rôle / Périphérique
**USB**Clavier, Souris, Imprimante, Clé USB, etc. (Le plus polyvalent).
**HDMI**Transfert de l'Image et du Son en haute définition vers l'écran.
**Ethernet (RJ45)**Connexion au **Réseau** (Internet filaire).
**Audio (Jack)**Brancher les **Haut-parleurs** et le **Microphone**.

Testez vos Connaissances (Cours 5)

Exercice 1 (Document Word) : Vrai ou Faux sur la Connectivité

1. Indiquez si les affirmations suivantes sont Vraies (V) ou Fausses (F) :

1. Toutes les imprimantes se connectent sur le port parallèle.

2. Les anciens claviers se connectent sur le port PS2.

3. Pour débrancher un périphérique, il est conseillé d’éteindre l’ordinateur.

Exercice 2 : Relier le Périphérique au Port Typique

2. Écrivez le nom du port le plus adapté (USB, HDMI, Ethernet, Audio) :

1. Transférer des fichiers d'une clé :

2. Afficher la vidéo en haute définition :

3. Brancher le câble Internet filaire :

4. Brancher le microphone :

Activités Interactives : Associez Périphérique, Connecteur et Port 🧩

Cliquez sur un **Périphérique**, puis son **Connecteur** et enfin son **Port**. (10 correspondances à trouver)

Périphérique
Connecteur
Port
Imprimante
Clé USBClé USB
Écran HDMIÉcran HDMI
Câble RéseauCâble Réseau
Connecteur RJ45
Port Ethernet
Haut-parleursHaut-parleurs
Clavier AncienClavier Ancien
Connecteur PS/2 Violet
Port PS/2 Violet
Souris AncienneSouris Ancienne
Connecteur PS/2 Vert
Port PS/2 Vert
Écran VGAÉcran VGA
Bloc d'AlimentationAlimentation
Câble d'Alimentation
Écran DVIÉcran DVI
